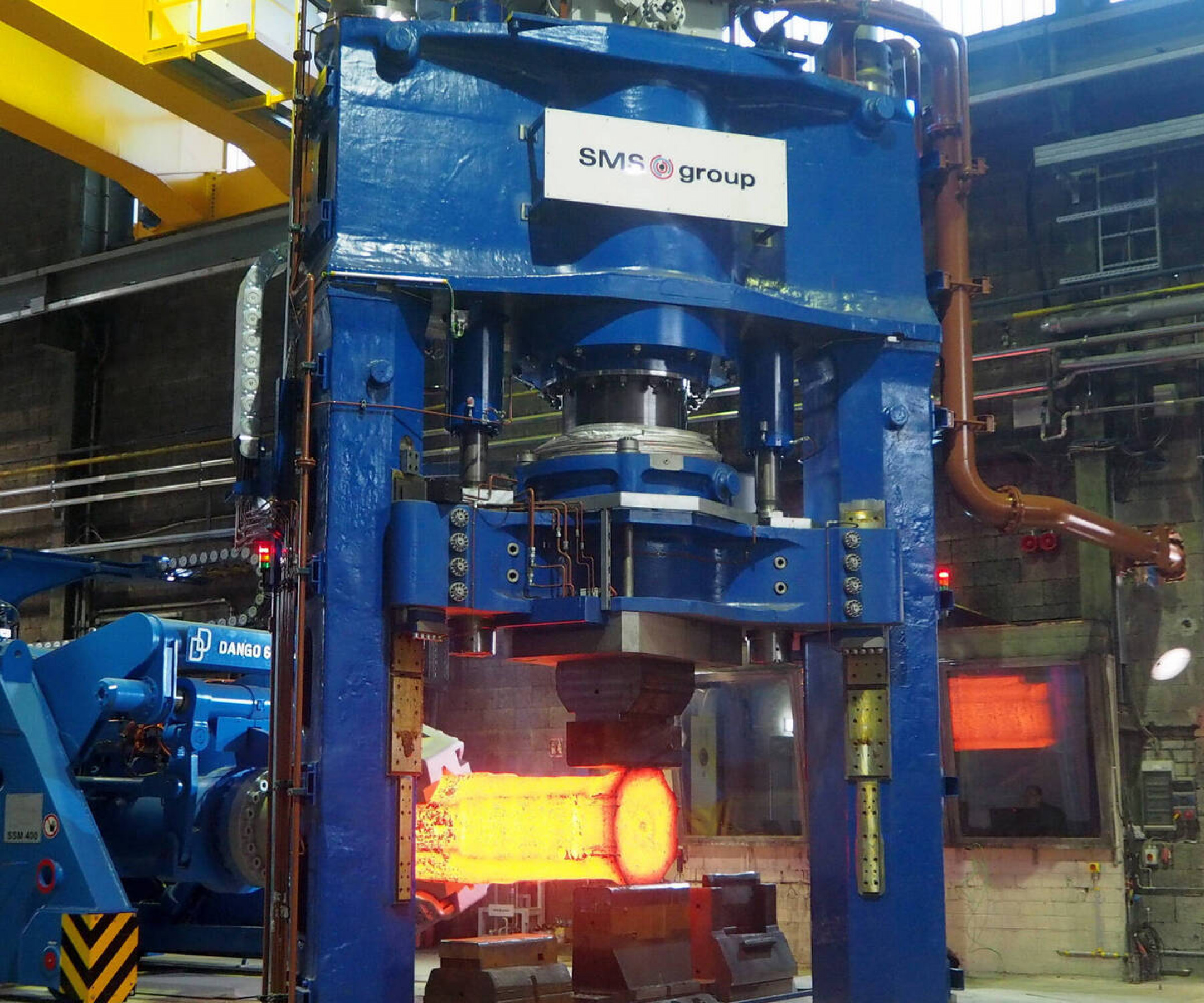

Bei Gustav Grimm Edelstahlwerk in Remscheid ging kürzlich die von der SMS group gelieferte 31,5/34-MN-Hochgeschwindigkeits-Freiformschmiedepresse in Betrieb genommen. Innerhalb der knapp elfwöchigen Montagephase wurden die Abriss- und Montagearbeiten der alten und neuen Presse, mit anschließenden Abnahmetests erfolgreich abgeschlossen.
Das Schmiedeunternehmen ist auf die Verarbeitung von hochlegierten Werkstoffen spezialisiert. Die neue Schnellschmiedepresse erfüllt nicht nur alle dafür notwendigen Anforderungen, sondern setzt gleich in mehreren Punkten neue Maßstäbe. Dank der installierten modernen Hydraulik- und Steuerungssysteme profitiert Gustav Grimm von einer höheren Prozesseffizienz, denn die neue Schnellschmiedepresse bietet eine Zeitersparnis von circa zehn Prozent, im Vergleich zu der Presse, die vorher eingesetzt wurde.

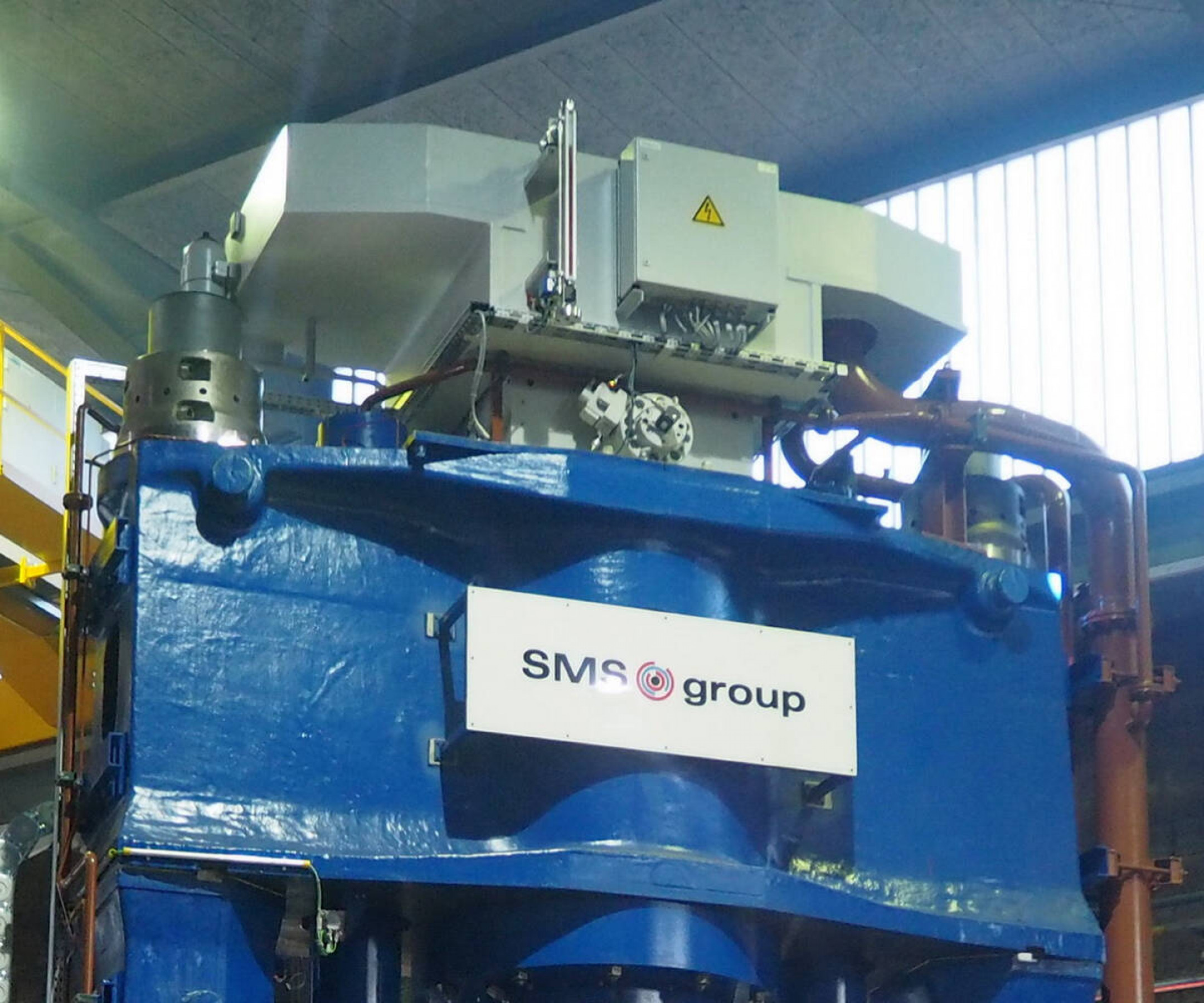

Erste Hochgeschwindigkeits-Freiformschmiedepresse mit 3D-gedrucktem Hydraulikblock der SMS group

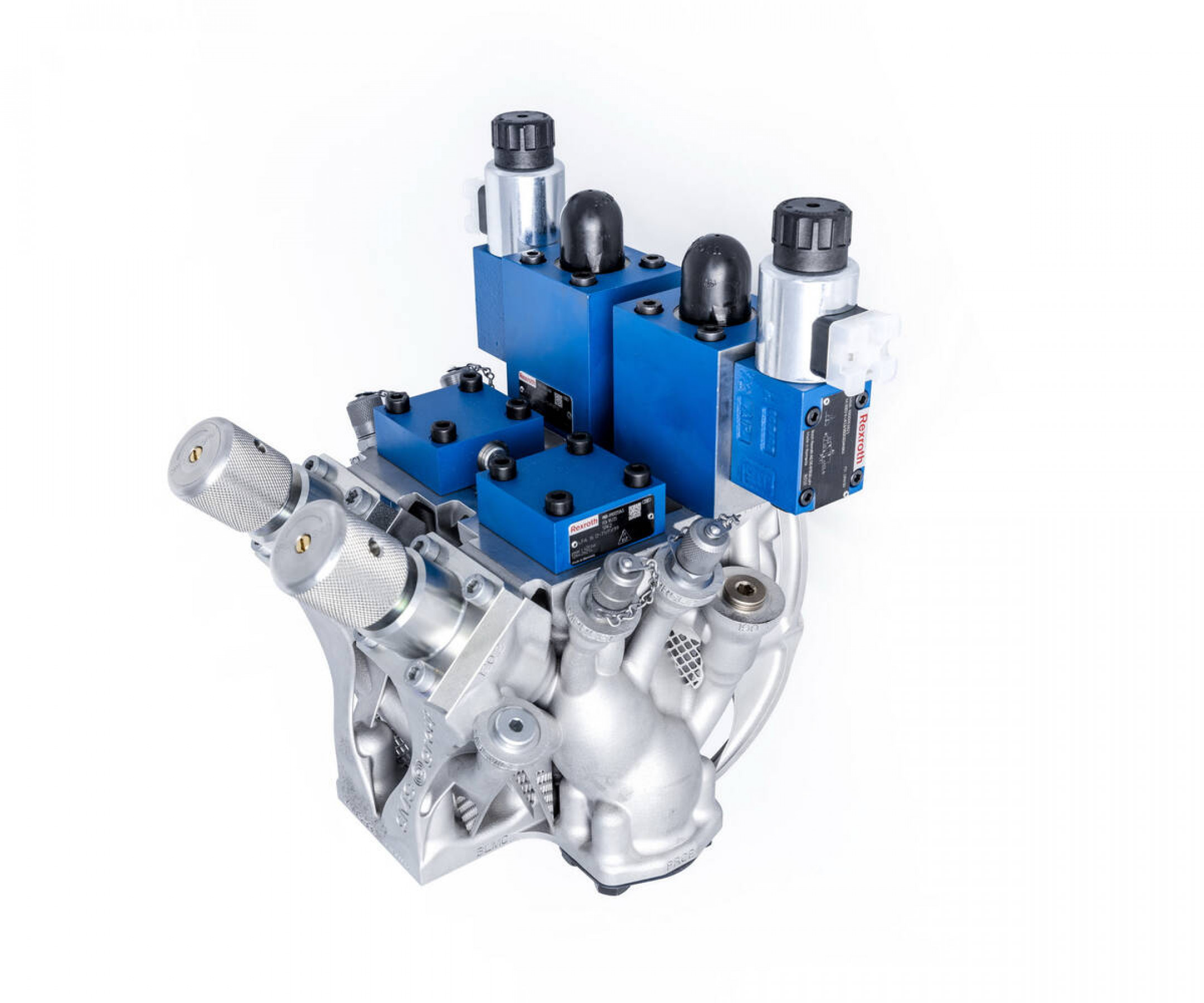

Eine additiv hergestellte Maschinenkomponente kommt hier erstmals bei einer Freiformschmiedepresse zum Einsatz: ein im 3D-Druckverfahren hergestellter Hydraulikblock. Das Aggregat ist leichter, kompakter als konventionell hergestellte Teile. Noch dazu ist das System strömungsoptimiert. „Dank dieser neuen Fertigungstechnologie werden Kanäle strömungsoptimiert konstruiert und der Bauraum sowie die Masse durch eine wesentlich kompaktere Bauweise reduziert“, erklärt Nina Uppenkamp, Entwicklungsingenieurin bei SMS group. Durch den neuen Denkansatz des funktionsorientierten „Inside-Out“ Konstruktionsprinzips erfolgt die Bauteilmodellierung von innen nach außen. Dabei wird zunächst das Fluidvolumen simuliert und an-schließend die erforderliche Wandstärke generiert, sodass nur dort Material verwendet wird, wo es funktionsbedingt notwendig ist. Der im Hause SMS group entwickelte 3D-gedruckte Hydraulikblock aus einer Aluminiumlegierung wiegt gerade ein Zehntel der herkömmlichen Stahlkonstruktion. Seine Funktion ist die Verteilung des Hydrauliköls zum Ansteuern und Entlüften der Zylinder. Die optimierte Ventilanordnung berücksichtigt eine direkte und strömungs-gerechte Fluidführung für die einzelnen Kanäle und macht Handventile im Wartungsfall besser zugänglich. Das monolithische Bauteildesign erlaubt eine erhebliche Reduzierung der potentiellen Leckagestellen. Trotz der hohen Komplexität hat der 3D-gedruckte Hydraulikblock eine deutlich kürzere Lieferzeit. „Mit unserer neuen Freiformschmiedepresse der SMS group können wir für unsere Kunden maßgenaue Schmiedestücke fertigen und unsere vorhandene Produktpalette weiter ausbauen. Hochwertige Anlagenkomponenten nach dem neuesten Stand der Technik, hoher Automatisierungsgrad sowie verbesserte Prozesseffizienz der Presse. Das hat uns überzeugt“, sagt Götz Grimm, Geschäftsführer bei Gustav Grimm Edelstahlwerk.
Volldigitalisiertes Schmieden
Die gelieferte Hochgeschwindigkeits-Freiformschmiedepresse ist mit einem Datenmonitoringsystem ausgestattet. Alle Soll- und Ist-Größen werden während des Schmiedeprozesses erfasst. Die SMS-Spezialisten können im Fehlerfall eine Datenanalyse der Maschinen-zustände und -operationen sowie Fehlerdiagnostik per Fernzugriff innerhalb kürzester Zeit durchführen. Das Datenmonitoringsystem kann ebenfalls zur Prozessoptimierung und Qualitätssicherung eingesetzt werden. Für einen schnellen Werkzeugwechsel ist die Presse mit einer hydraulischen Schmiedewerkzeugwechselvorrichtung ausgestattet. Durch den Wegfall vieler mechanischer Bauteile verringert sich der Wartungsaufwand der Satteldreh- und Spannvorrichtung erheblich.
(Quelle: SMS group)
