NEUE ENDOGASREGELUNG COtwo

Der Hersteller von Endogas-Anlagen, die HAMMER Gas Engineering GmbH, hat eine neue Messmethode entwickelt.

Bisher kamen zwei Möglichkeiten in Betracht eine Endogasanlage zu regeln. Entweder erfolgte die Regelung über die am häufigsten eingesetzte Lambda-Sonde oder in seltenen Fällen über die kostspielige CO2-Analyse.

Bei der Messung bzw. Regelung mit Hilfe der Lambda-Sonde wird nicht der angezeigte Taupunkt gemessen, sondern der Sauerstoffpartialdruck der in Form eines mV-Signals an den Regler weitergeleitet wird. Es handelt sich hier um eine indirekte Messung bzw. eine umgerechnete Größe. Der tatsächliche Taupunkt wird nicht gemessen. Die Lambda-Sonde reagiert u. a. empfindlich auf Temperaturschwankungen (Zugluft durch offene Fenster/Tore) in ihrem Umfeld.

Das Unternehmen hat eine kostengünstige CO2-Regelung für die Regelung von Endogasatmosphären entwickelt. Der Vorteil bei dieser Messmethode ist, dass hierbei tatsächlich eine im Endogas enthaltene Komponente, nämlich CO2, gemessen wird. Auch ist der neue Sensor unempfindlich gegen Temperatureinflüsse. Die Langzeitdrift ist äußerst minimal, wie in einem Langzeitversuch unter realen Bedingungen an einer Endogasanlage festgestellt werden konnte.

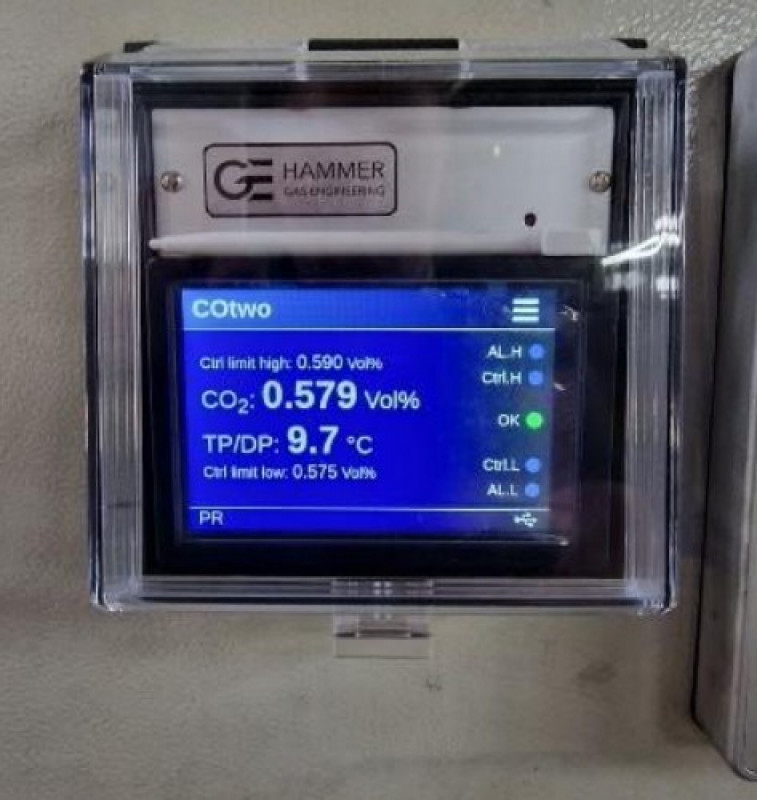

Der eigentliche CO2-Sensor ist einbaufertig in einem Aluminiumgehäuse mit Interfaceplatine integriert. Er kann mittels einer 6mm Klemmringverschraubung für Gaseintritt und –austritt einfach im Bypass zu der Endogasprozessgasleitung eingebaut werden. Die robuste Ausführung erlaubt den Einsatz in einem rauen Härtereiumfeld. Verbunden wird der Sensor mit dem hierfür eigens entwickelten CO2-Regler. Der Regler ist für den Schaltschrankeinbau vorgesehen. Seine einfache Bedienung erfolgt über ein 3,5“ Touch-Display, in dem die Features für eine Endogasregelung problemlos eingestellt werden können. Die Anzeige des CO2-Gehaltes im Endogas wird in Vol. % angezeigt. Auf Kundenwunsch kann neben dem CO2-Wert auch parallel der dazugehörige Taupunkt angezeigt werden. Für den Regler ist eine Spannungsversorgung von 230 V, 50 Hz erforderlich.

Der getrennte Aufbau in den CO2-Regler mit separatem CO2-Sensor ermöglicht auch die einfache Umrüstung bestehender Endogasanlagen oder als Vergleichsmessung bzw. Überwachung einer bestehenden Regelung über eine Lambda-Sonde.

(Quelle: HAMMER Gas Engineering GmbH)
